產品中心
產品性能
|
輸入電壓 Vac |
85-305 |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
±1 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：3000Vac |
|
輸入-殼：3000Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WAK20S5 |
85-305 |
5.05 |
4 |
79 |
2200 |
|
WAK20S12 |
12 |
1.67 |
80 |
1000 |
|
|
WAK20S15 |
15 |
1.33 |
80 |
1000 |
|
|
WAK20S24 |
24 |
0.83 |
80 |
470 |
|
|
WAK20S48 |
48 |
0.42 |
80 |
220 |
|
|
WAK25S5 |
5.05 |
5 |
79 |
4700 |
|
|
WAK25S12 |
12 |
2.08 |
80 |
1000 |
|
|
WAK25S15 |
15 |
1.67 |
80 |
1000 |
|
|
WAK25S24 |
24 |
1.04 |
80 |
470 |
|
|
WAK25S48 |
48 |
0.52 |
80 |
220 |

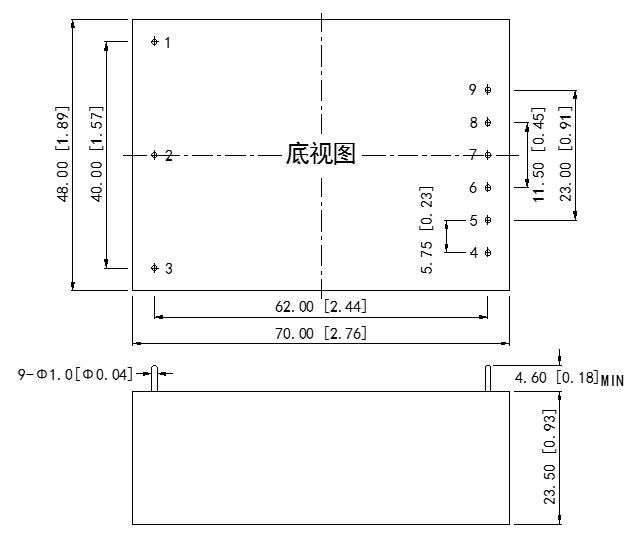

外型尺寸
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
|
2 |
N |
零線 |
|
3 |
FG |
接大地 |
|
4 |
NP |
無此管腳 |
|
5 |
-Vo |
輸出負 |
|
6 |
NP |
無此管腳 |
|
7 |
NP |
無此管腳 |
|
8 |
NP |
無此管腳 |
|
9 |
+Vo |
輸出正 |
我們有專業的定制開發團隊，可以根據實際的需求來量身訂造的軸承應用解決方案。從方案指定，確定方案，訂單生產及現場安裝，全程貼心服務。如果有需要，請撥打010-61703492電話，我們將盡快安排專業的人員聯系您。
