產品中心
便裝電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vac |
165(200Vdc)-265(375Vdc) |
|
|
輸入頻率 Hz |
45-65 |
|
|
輸出電壓精度 % |
±1 |
|
|
負載調整率 % |
±1.5 |
|
|
電壓調整率 % |
±0.8 |
|
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
|
Vo≥48Vdc：200 |
||
|
Other：100 |
||
|
工作殼溫 |
-25℃ - +85℃ |
|
|
開關頻率KHz |
100-300 |
|
|
短路保護 |
長期短路自恢復 |
|
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
|
輸入-殼：1500Vac |
||
|
輸出-殼：500Vdc |
||
|
MTBF |
5×105 |
|
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
|
|
熱阻特性 |
熱阻 |
冷卻方式 |
|
1.8℃/W |
自然風冷 |
|
|
1.5℃/W |
0.5M/S |
|
|
1.1℃/W |
1M/S |
|
|
0.82℃/W |
1.5M/S |
|
|
0.67℃/W |
2M/S |
|
注：熱阻特性是否要改降額曲線
產品選型
|
型號 |
輸入電壓V |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
WCA150-220S5 |
165-265Vac 200-375Vdc |
5.05 |
30 |
83 |
10000 |
|
WCA150-220S12 |
12 |
12.5 |
84 |
2200 |
|
|
WCA150-220S24 |
24 |
6.25 |
86 |
1000 |
|
|
WCA150-220S48 |
48 |
3.13 |
85 |
470 |
|
|
WCA200-220S5 |
5.05 |
40 |
85 |
10000 |
|
|
WCA200-220S12 |
12 |
16.5 |
86 |
2200 |
|
|
WCA200-220S24 |
24 |
8.3 |
87 |
1000 |
|
|
WCA200-220S48 |
48 |
4.16 |
86 |
470 |

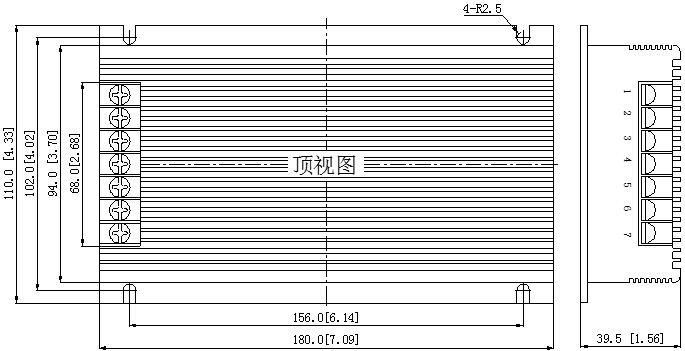

外形尺寸
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
功能 |
L |
N |
FG |
-Vo |
-Vo |
+Vo |
+Vo |
|
描述 |
火線 |
零線 |
接大地 |
輸出負 |
輸出負 |
輸出正 |
輸出正 |
北京穩固得設計制造AC/DC、DC/DC、DC/AC電源模塊，模塊化開關電源變換器,工程師擁有多年從事電力電子開發經驗。模塊電源產品在技術及品質上具備較強的競爭優勢，廣泛應用于郵電通信設備、基站及用戶電源系統、監控系統、鐵路信號、電力系統、醫療設備、儀器儀表、工業自動化控制及航空航天、軍工等領域。 公司通過了ISO 9001－2008版國際質量體系認證以及GJ B軍工質量體系認證。主流標準系列產品通過了CE、TUV、UL、CB、ROHS等測試認證。請撥打400-800-9005電話，我們將盡快安排專業的人員聯系您。
