輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(100Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

±1

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥48Vdc：200

Other：100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：3000Vac

輸入-殼：3000Vac

輸出-殼：500Vdc

MTBF

3×10⁵

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WAN(W)2.5S3V3

N:165-265

W:85-265

3.3

0.5

66

2200

WAN(W)2.5S5

5.05

0.5

66

2200

WAN(W)2.5S12

12

0.21

73

470

WAN(W)2.5S15

15

0.16

75

470

WAN(W)2.5S24

24

0.1

71

220

WAN(W)2.5S3V3B

3.3

0.5

66

2200

WAN(W)2.5S5B

5.05

0.5

67

2200

WAN(W)2.5S12B

12

0.21

73

470

WAN(W)2.5S15B

15

0.16

75

470

WAN(W)2.5S24B

24

0.1

71

220

WAN(W)2.5D5-5BI

5.05/5

0.4/0.1

67

2200/2200

WAN(W)2.5D5-9BI

5.05/9

0.3/0.12

71

2200/470

WAN(W)2.5D5-12BI

5.05/12

0.3/0.1

72

2200/470

WAN(W)2.5D5-24BI

5.05/24

0.25/0.05

75

2200/220

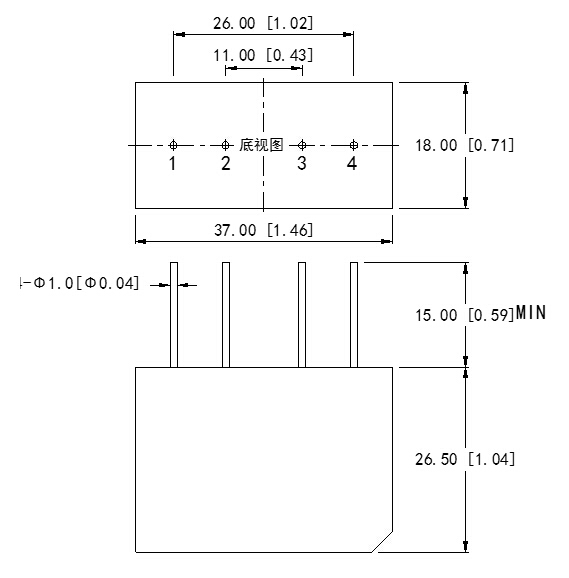

管腳

功能

描述

1

L

火線

2

N

零線

3

-Vo

輸出負

4

+Vo

輸出正

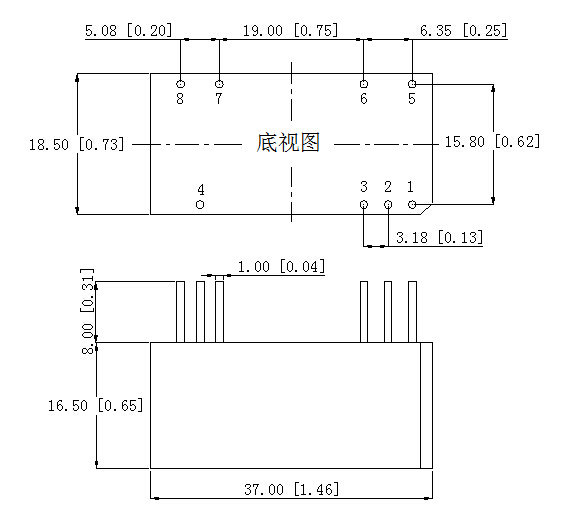

管腳

功能

描述

1

+Vo1

1路輸出正

2

NP

無此管腳

3

-Vo1

1路輸出負

4

NC

空管腳

5

+Vo2

2路輸出正

6

-Vo2

2路輸出負

7

L

火線

8

N

    零線
