輸入電壓 Vdc

2：1

遙控特性
（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性
（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

12Vdc≤Vo≤24Vdc：150

Vo＞24Vdc：300

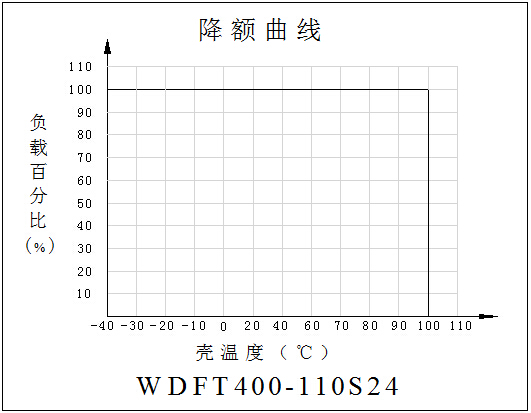

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc（Vin：24Vdc）

輸入-輸出：2250Vdc（Vin：110Vdc）

輸入-殼：1500Vdc（Vin：24Vdc）

輸入-殼：2250Vdc（Vin：110Vdc）

輸出-殼：500Vdc

MTBF

3×10⁵

安規要求

GB 9254-2008

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率 %

容性能力UF

WDFT300-24S5

18-36

5.05

60

85

10000

WDFT300-24S12

12

25

88

2200

WDFT300-24S24

24

12

88

1000

WDFT300-24S28

28

11

90

1000

WDFT300-24S48

48

6.25

89

470

WDFT300-110S5

66-160

5.05

60

85

10000

WDFT300-110S12

12

25

88

2200

WDFT300-110S24

24

12

89

1000

WDFT300-110S28

28

11

89

1000

WDFT300-110S48

48

6.25

88

470

WDFT400-24S5

18-36

5.05

80

85

10000

WDFT400-24S12

12

33.3

88

2200

WDFT400-24S24

24

16.6

89

1000

WDFT400-24S28

28

14.3

89

1000

WDFT400-24S48

48

8.33

88

470

WDFT400-110S5

66-160

5.05

80

85

10000

WDFT400-110S12

12

33.3

88

2200

WDFT400-110S24

24

16.6

88

1000

WDFT400-110S28

28

14.3

89

1000

WDFT400-110S48

48

8.33

88

470

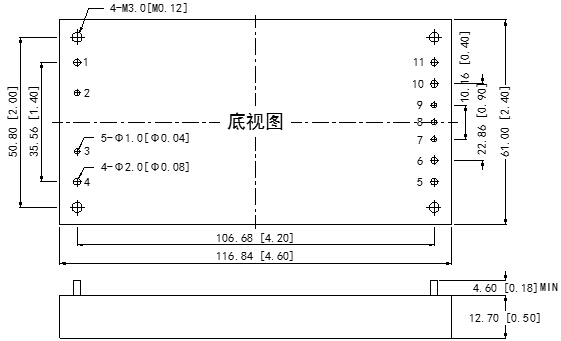

Vo≤5V

管腳

1

2

3

4

5

6

7

8

9

10

11

描述

輸入負

接殼端

遙控端

輸入正

輸出正

輸出正

正補償

輸出調節端

負補償

輸出負

輸出負

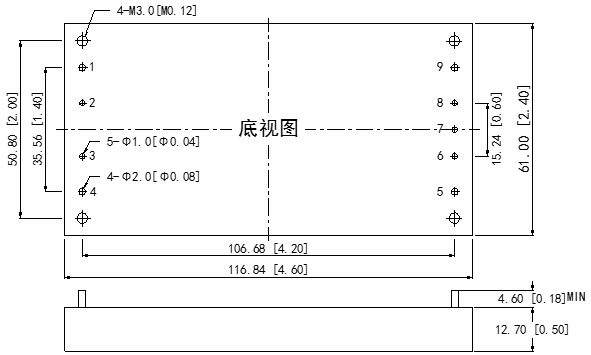

Vo＞5V

管腳

1

2

3

4

5

6

7

8

9

描述

輸入負

接殼端

遙控端

輸入正

輸出正

正補償

輸出調節端

負補償

輸出負
