產品中心
鐵路專用電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vdc |
2：1 |
|
輸出電壓精度 % |
±1 |
|
負載調整率 % |
±1.5 |
|
電壓調整率 % |
±0.8 |
|
動態響應 |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≥48Vdc：200 |
|
Other：100 |
|
|
工作殼溫 |
-40℃ - +95℃ |
|
開關頻率KHz |
100-300 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vdc（Vin：24Vdc） |
|
輸入-輸出：2250Vdc（Vin：110Vdc） |
|
|
輸入-殼：1500Vdc（Vin：24Vdc） |
|
|
輸入-殼：2250Vdc（Vin：110Vdc） |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
5×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
WHDT600-□S12 |
18-36 |
12 |
50 |
86 |
10000 |
|
WHDT600-□S15 |
15 |
40 |
87 |
10000 |
|
|
WHDT600-□S24 |
24 |
25 |
88 |
3300 |
|
|
WHDT600-□S48 |
48 |
12.5 |
88 |
1000 |
注1：在□處加入數字可以選擇電源輸入電壓。加入的數字是標稱值，如在□處加入“24”代表18V-36V輸入。
注2：此系列產品使用需貼殼散熱。

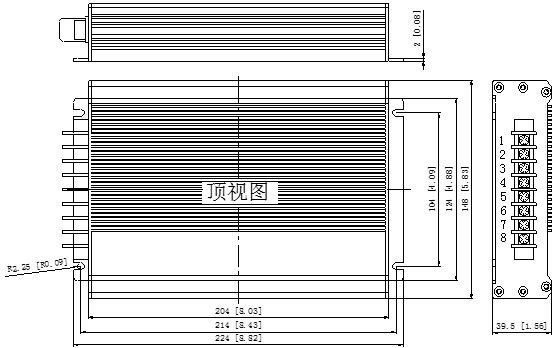

外形尺寸
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
功能 |
+Vin |
-Vin |
FG |
NC |
+Vo |
+Vo |
-Vo |
-Vo |
|
描述 |
輸入正 |
輸入負 |
接大地 |
空管腳 |
輸出正 |
輸出正 |
輸出負 |
輸出負 |
