產品中心
應用領域
◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統
產品性能
|
輸入電壓 Vdc |
2：1或4：1 |
|
遙控特性 |
遙控端接-Vin或低電平，禁止輸出 |
|
遙控端懸空或接高電平，正常工作 |
|
|
輸出電壓精度 % |
Vo1：±1 |
|
Vo2：±3 |
|
|
電壓調節 %Vo1 |
±10 |
|
負載調整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
電壓調整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
動態響應 |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Other：100 |
|
|
Vo≥48Vdc：200 |
|
|
工作殼溫 |
-40℃ - +100℃ |
|
開關頻率KHz |
300 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vdc（Vin：24Vdc） |
|
輸入-輸出：2250Vdc（Vin：110Vdc） |
|
|
輸入-殼：1500Vdc（Vin：24Vdc） |
|
|
輸入-殼：2250Vdc（Vin：110Vdc） |
|
|
輸出與殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
GB 9254-2008 |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率 % |
容性能力UF |
|
WDAT20-24S5 |
18-36 |
5.05 |
4 |
88 |
2200 |
|
WDAT20-24S12 |
12 |
1.7 |
89 |
1000 |
|
|
WDAT20-24S15 |
15 |
1.3 |
89 |
1000 |
|
|
WDAT20-24S24 |
24 |
0.83 |
90 |
470 |
|
|
WDAT20-24S48 |
48 |
0.42 |
88 |
220 |
|
|
WDAT20-110S5 |
66-160 |
5.05 |
4 |
87 |
2200 |
|
WDAT20-110S12 |
12 |
1.7 |
88 |
1000 |
|
|
WDAT20-110S15 |
15 |
1.3 |
88 |
1000 |
|
|
WDAT20-110S24 |
24 |
0.83 |
90 |
470 |
|
|
WDAT20-24D12B |
18-36 |
+12/-12 |
+0.83/-0.83 |
86 |
470/470 |
|
WDAT20-24D15B |
+15/-15 |
+0.67/-0.67 |
87 |
470/470 |
|
|
WDAT20-110D12B |
66-160 |
+12/-12 |
+0.83/-0.83 |
86 |
470/470 |
|
WDAT20-110D15B |
+15/-15 |
+0.67/-0.67 |
87 |
470/470 |
|
|
WDAT30-24S5 |
18-36 |
5.05 |
6 |
88 |
4700 |
|
WDAT30-24S12 |
12 |
2.5 |
89 |
1000 |
|
|
WDAT30-24S15 |
15 |
2 |
89 |
1000 |
|
|
WDAT30-24S24 |
24 |
1.25 |
90 |
470 |
|
|
WDAT30-24S48 |
48 |
0.625 |
88 |
220 |
|
|
WDAT30-110S5 |
66-160 |
5.05 |
6 |
87 |
4700 |
|
WDAT30-110S12 |
12 |
2.4 |
88 |
1000 |
|
|
WDAT30-110S15 |
15 |
2 |
88 |
1000 |
|
|
WDAT30-110S24 |
24 |
1.2 |
90 |
470 |
|
|
WDAT40-24S5B |
18-36 |
5.05 |
8 |
87 |
2200 |
|
WDAT40-24S12B |
12 |
3.33 |
88 |
1000 |
|
|
WDAT40-24S15B |
15 |
2.67 |
88 |
1000 |
|
|
WDAT40-24S24B |
24 |
1.67 |
90 |
470 |
|
|
WDAT40-24S48B |
48 |
0.83 |
87 |
220 |
|
|
WDAT40-110S5B |
66-160 |
5.05 |
8 |
87 |
4700 |
|
WDAT40-110S12B |
12 |
3.33 |
88 |
1000 |
|
|
WDAT40-110S15B |
15 |
2.67 |
88 |
1000 |
|
|
WDAT40-110S24B |
24 |
1.67 |
90 |
470 |
注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
注2：此系列尾綴加B表示B封裝。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

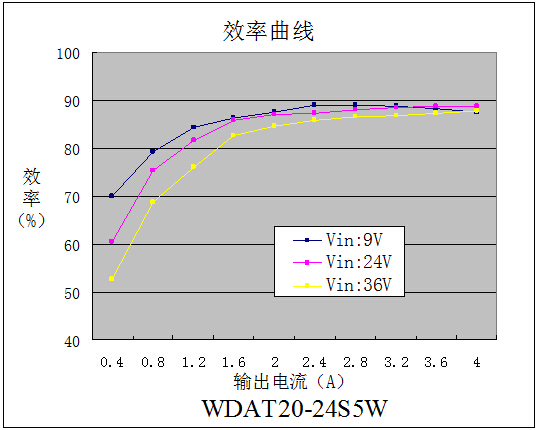

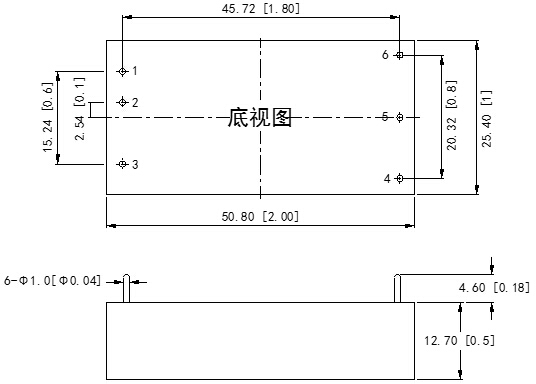

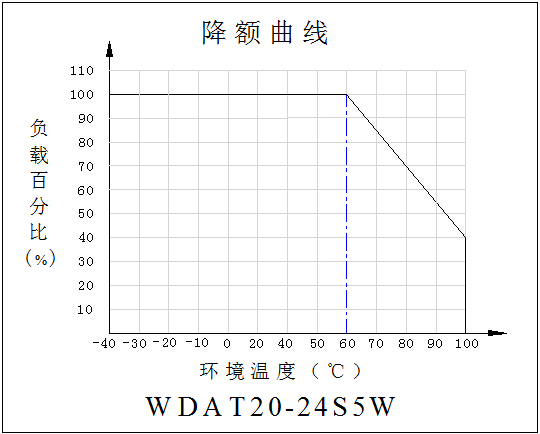

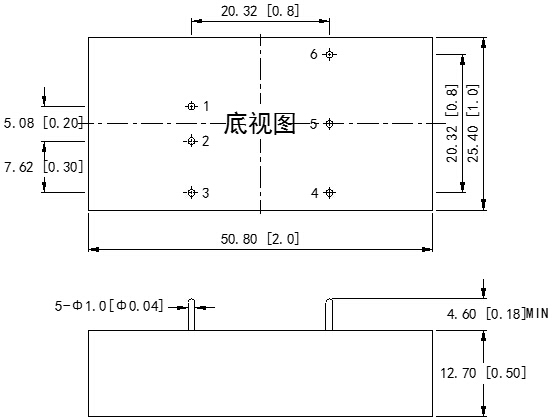

外形尺寸
A封裝
B封裝
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
+Vin |
輸入正 |
|
2 |
-Vin |
輸入負 |
|
3 |
CNT |
遙控端 |
|
4 |
-Vo |
輸出負 |
|
5 |
TRIM |
輸出調節端 |
|
6 |
+Vo |
輸出正 |
A封裝
|
管腳 |
管腳(單路) |
描述(單路) |
管腳(雙路) |
描述(雙路) |
|
1 |
+Vin |
輸入正 |
+Vin |
輸入正 |
|
2 |
-Vin |
輸入負 |
-Vin |
輸入負 |
|
3 |
CNT |
遙控端 |
CNT |
遙控端 |
|
4 |
TRIM |
輸出調節端 |
Vo2 |
2路輸出 |
|
5 |
-Vo |
輸出負 |
COM |
公共端 |
|
6 |
+Vo |
輸出正 |
Vo1 |
1路輸出 |
B封裝
