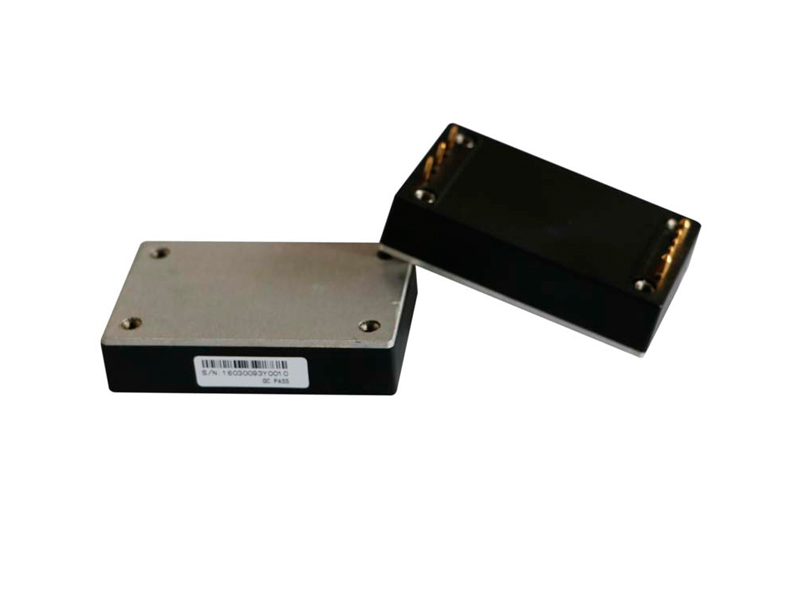

產品中心
應用領域
◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統
產品性能
|
輸入電壓 Vdc |
2：1或4：1 |
|
遙控特性 |
遙控端接-Vin或低電平，禁止輸出 |
|
遙控端懸空或接高電平，正常工作 |
|
|
遙控特性 |
遙控端接-Vin或低電平，正常工作 |
|
遙控端懸空或接高電平，禁止輸出 |
|
|
輸出電壓精度 % |
±1 |
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥12Vdc：150 |
|
|
工作殼溫 |
-40℃ - +100℃ |
|
開關頻率KHz |
300 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vdc（Vin：24Vdc） |
|
輸入-輸出：2250Vdc（Vin：110Vdc） |
|
|
輸入-殼：1500Vdc（Vin：24Vdc） |
|
|
輸入-殼：2250Vdc（Vin：110Vdc） |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
2×106 |
|
安規要求 |
GB 9254-2008 |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率 % |
容性能力UF |
|
WDQT50-24S5 |
18-36 |
5 |
10 |
87 |
10000 |
|
WDQT50-24S12 |
12 |
4.15 |
88 |
1000 |
|
|
WDQT50-24S15 |
15 |
3.35 |
88 |
1000 |
|
|
WDQT50-24S24 |
24 |
2.1 |
89 |
470 |
|
|
WDQT50-24S48 |
48 |
1.04 |
88 |
470 |
|
|
WDQT50-110S5 |
66-160 |
5 |
10 |
87 |
10000 |
|
WDQT50-110S12 |
12 |
4.15 |
88 |
1000 |
|
|
WDQT50-110S15 |
15 |
3.35 |
88 |
1000 |
|
|
WDQT50-110S24 |
24 |
2.1 |
89 |
470 |
|
|
WDQT50-110S48 |
48 |
1.04 |
88 |
470 |
|
|
WDQT75-24S5 |
18-36 |
5 |
15 |
87 |
10000 |
|
WDQT75-24S12 |
12 |
6.25 |
88 |
2200 |
|
|
WDQT75-24S15 |
15 |
5 |
88 |
2200 |
|
|
WDQT75-24S24 |
24 |
3.1 |
89 |
1000 |
|
|
WDQT75-24S48 |
48 |
1.56 |
88 |
470 |
|
|
WDQT75-110S5 |
66-160 |
5 |
15 |
87 |
10000 |
|
WDQT75-110S12 |
12 |
6.25 |
88 |
2200 |
|
|
WDQT75-110S15 |
15 |
5 |
88 |
2200 |
|
|
WDQT75-110S24 |
24 |
3.1 |
89 |
1000 |
|
|
WDQT75-110S48 |
48 |
1.56 |
88 |
470 |
|
|
WDQT100-24S5 |
18-36 |
5 |
20 |
87 |
10000 |
|
WDQT100-24S12 |
12 |
8.33 |
88 |
2200 |
|
|
WDQT100-24S15 |
15 |
6.67 |
88 |
2200 |
|
|
WDQT100-24S24 |
24 |
4.17 |
89 |
1000 |
|
|
WDQT100-24S48 |
48 |
2.08 |
88 |
470 |
|
|
WDQT100-110S5 |
66-160 |
5 |
20 |
87 |
10000 |
|
WDQT100-110S12 |
12 |
8.33 |
88 |
2200 |
|
|
WDQT100-110S15 |
15 |
6.67 |
88 |
2200 |
|
|
WDQT100-110S24 |
24 |
4.17 |
89 |
1000 |
|
|
WDQT100-110S48 |
48 |
2.08 |
88 |
470 |
注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
注2：滿足安規要求需要外圍電路，詳見產品單頁說明書。

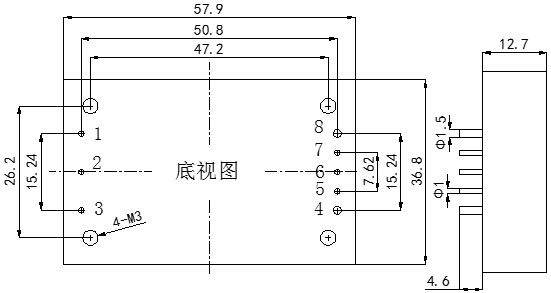

外形尺寸
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
-Vin |
輸入負 |
|
2 |
CNT |
遙控端 |
|
3 |
+Vin |
輸入正 |
|
4 |
+Vo |
輸出正 |
|
5 |
+S |
正補償 |
|
6 |
TRIM |
輸出調節端 |
|
7 |
-S |
負補償 |
|
8 |
-Vo |
輸出負 |
北京穩固得設計制造AC/DC、DC/DC、DC/AC電源模塊，模塊化開關電源變換器,工程師擁有多年從事電力電子開發經驗。模塊電源產品在技術及品質上具備較強的競爭優勢，廣泛應用于郵電通信設備、基站及用戶電源系統、監控系統、鐵路信號、電力系統、醫療設備、儀器儀表、工業自動化控制及航空航天、軍工等領域。 公司通過了ISO 9001－2008版國際質量體系認證以及GJ B軍工質量體系認證。主流標準系列產品通過了CE、TUV、UL、CB、ROHS等測試認證。請撥打400-800-9005電話，我們將盡快安排專業的人員聯系您。
