◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統
產品性能
|
輸入電壓 Vdc |
2：1 |
|
遙控特性 |
遙控端接-Vin或低電平，禁止輸出 |
|
遙控端懸空或接高電平，正常工作 |
|
|
遙控特性 |
遙控端接-Vin或低電平，正常工作 |
|
遙控端懸空或接高電平，禁止輸出 |
|
|
輸出電壓精度 % |
±1 |
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
5Vdc＜Vo≤24Vdc：150 |
|
|
Vo≥48Vdc：300 |
|
|
工作殼溫 |
-40℃ - +100℃ |
|
開關頻率KHz |
300 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vdc（Vin：24Vdc） |
|
輸入-輸出：2250Vdc（Vin：110Vdc） |
|
|
輸入-殼：1500Vdc（Vin：24Vdc） |
|
|
輸入-殼：2250Vdc（Vin：110Vdc） |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
GB 9254-2008 |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
WDHT200-24S5 |
18-36 |
5.05 |
40 |
86 |
10000 |
|
WDHT200-24S12 |
12 |
16.67 |
88 |
2200 |
|
|
WDHT200-24S15 |
15 |
13.33 |
88 |
2200 |
|
|
WDHT200-24S24 |
24 |
8.33 |
89 |
1000 |
|
|
WDHT200-24S48 |
48 |
4.17 |
88 |
470 |
|
|
WDHT200-110S12 |
66-160 |
12 |
16.67 |
88 |
2200 |
|
WDHT200-110S15 |
15 |
13.33 |
88 |
2200 |
|
|
WDHT200-110S24 |
24 |
8.33 |
89 |
1000 |
|
|
WDHT200-110S48 |
48 |
4.17 |
88 |
470 |
|
|
WDHT250-24S5 |
18-36 |
5.05 |
50 |
86 |
10000 |
|
WDHT250-24S12 |
12 |
20.83 |
88 |
2200 |
|
|
WDHT250-24S15 |
15 |
16.67 |
88 |
2200 |
|
|
WDHT250-24S24 |
24 |
10.42 |
89 |
1000 |
|
|
WDHT250-110S12 |
66-160 |
12 |
20.83 |
88 |
2200 |
|
WDHT250-110S15 |
15 |
16.67 |
88 |
2200 |
|
|
WDHT250-110S24 |
24 |
10.42 |
89 |
1000 |
|
|
WDHT300-24S5 |
18-36 |
5.05 |
60 |
86 |
10000 |
|
WDHT300-24S12 |
12 |
25 |
88 |
10000 |
|
|
WDHT300-24S15 |
15 |
20 |
88 |
2200 |
|
|
WDHT300-24S24 |
24 |
12.5 |
89 |
1000 |
|
|
WDHT300-110S12 |
66-160 |
12 |
25 |
88 |
10000 |
|
WDHT300-110S15 |
15 |
20 |
88 |
2200 |
|
|
WDHT300-110S24 |
24 |
12.5 |
89 |
1000 |
注1：除特殊指定外，所有參數測試條件為：標稱輸入電壓、純阻性標稱負載和25°C室溫環境。
注2：此系列有兩倍電壓輸入，尾綴加W表示寬壓輸入。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

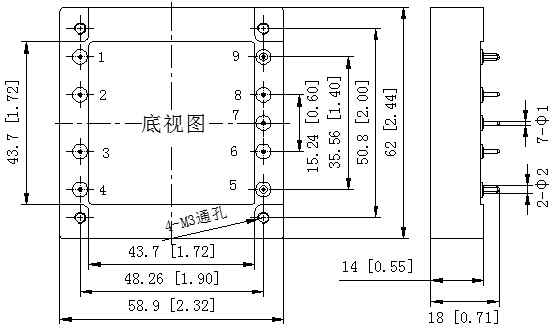

外形尺寸
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
-Vin |
輸入負 |
|
2 |
CASE |
接殼端 |
|
3 |
CNT |
遙控端 |
|
4 |
+Vin |
輸入正 |
|
5 |
+Vo |
輸出正 |
|
6 |
+S |
正補償 |
|
7 |
TRIM |
輸出調節端 |
|
8 |
-S |
負補償 |
|
9 |
-Vo |
輸出負 |
