產品中心

DC-DC電源

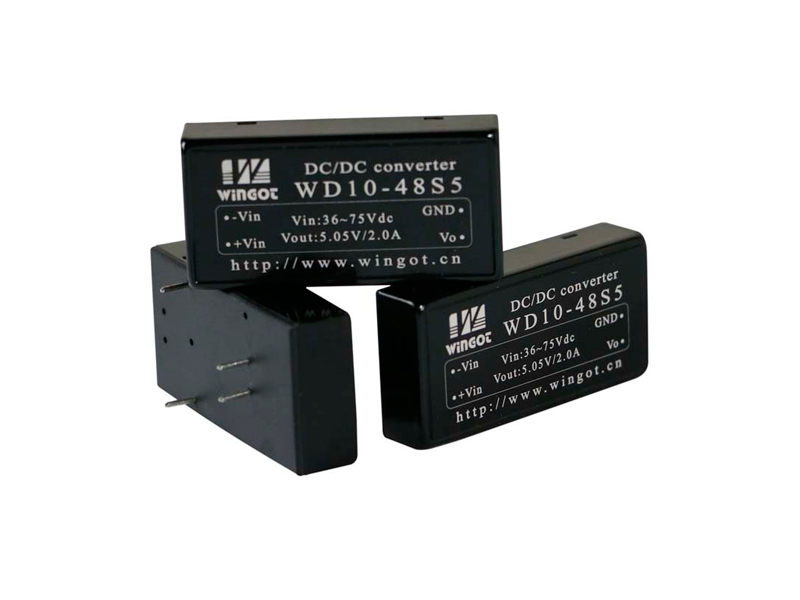

DC-DC電源模塊WD10-12系列(10-12W)

典型性能: 10-12W輸出功率; 寬電壓輸入; 產品尺寸2X1 inches(50.8X25.4X11.2mm); 輸入輸出隔離; 小型化封裝
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

9-75

輸出電壓精度 %

Vo1:±1

Vo2:±3

負載調整率 %

Vo1:±0.5

Vo2:±4.0

電壓調整率 %

Vo1:±0.2

Vo2:±1.5

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Other:100

工作殼溫

-40℃ - +95℃

開關頻率KHz

330

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

2×106

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WD10(12)-12S5

9-18

5.05

2.4

80

2200

WD10(12)-12S12

12

1

82

470

WD10(12)-12S15

15

0.8

82

470

WD10(12)-12S24

24

0.5

83

220

WD10(12)-24S5

18-36

W:9-36

5.05

2.4

81

2200

WD10(12)-24S12

12

1

83

470

WD10(12)-24S15

15

0.8

83

470

WD10(12)-24S24

24

0.5

84

220

WD10(12)-48S5

36-75

W:18-75

5.05

2.4

81

2200

WD10(12)-48S12

12

1

83

470

WD10(12)-48S15

15

0.8

83

470

WD10(12)-48S24

24

0.5

84

220

WD10(12)-24D12

18-36

+12/-12

0.5/-0.5

84

470/470

WD10(12)-24D15

+15/-15

0.4/-0.4

84

470/470

WD10(12)-48D12

36-75

+12/-12

0.5/-0.5

84

470/470


  注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注2:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。

  注3:滿足安規要求需要外圍電路,詳見產品單頁說明書。

  外型尺寸

  管腳定義

管腳

功能(單路)

描述(單路)

功能(雙路)

描述(雙路)

1

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

3

NP

無此管腳

NP

無此管腳

4

-Vo

輸出負

Vo2

2路輸出

5

NP

無此管腳

COM

公共端

6

+Vo

輸出正

Vo1

1路輸出
